一体化净水处理设备

精密过滤器

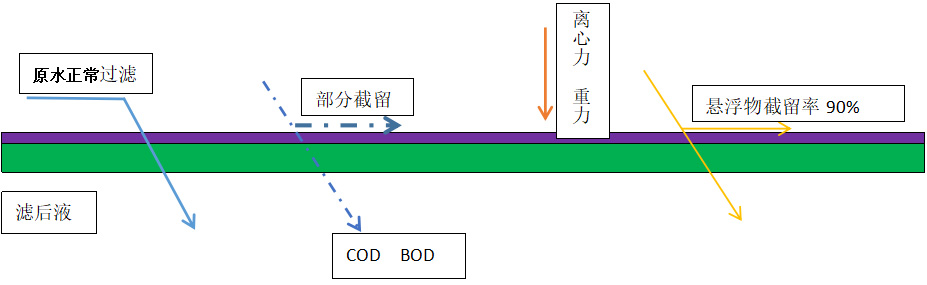

设备截流网采用10-100um 316L不锈钢滤网,滤网包裹转鼓,组成一体。当转鼓内有水进入时,自控系统将启动驱动系统滚筒转动,同时启动反冲洗泵。转鼓开始缓慢旋转,污水在重力和离心力的作用下,清水通过旋转下端过滤面流出,悬浮物被滤网截流,并被旋转滤网带至旋转上端。反冲洗泵抽取滤后唇水对滤网上端由外向内进行反冲洗,冲洗下来的颗粒物质由设备内部独立接渣排污槽收集,并通过排污管排出设备。反洗的同时,过滤正常运行。
设备为全自动连续过滤,当无水通过设备时,设备将自动停止。
反冲洗水采用已过滤水,水量为1-15m3/h,水压为0.6Mpa。

全国服务热线:13961543024

舍得环保 产品详情
Product details

设备为全自动连续过滤,当无水通过设备时,设备将自动停止。

反冲洗水采用已过滤水,水量为1-15m³/h,水压为0.6Mpa。

精密过滤器

转鼓式精密过滤路组成

设备主体

转鼓式精密过滤装置箱体由304不锈钢制造,包括中心进水管、转鼓、联动齿轮、转动轴承、密封件等装配主件。

转鼓内部的上端设独立接渣排污槽。所有的主体部件都采用304不锈钢。

减速系统

●每台过滤设备的驱动装置由驱动电机、齿轮、滚筒支撑轮组成。

●减速机采用SEW、诺德或国内知名品牌。

反冲洗系统

反冲洗系统包括反冲洗水泵、冲洗水管、喷嘴系统、污物收集槽,排污管道

反冲洗系统的功能是使用泵抽取滤后液,通过喷射高压伞状水柱对滤网进行自外对内的冲洗,从而将堆积在滤网表面的悬浮物冲洗彻底。

●反冲洗泵采用格兰富、南方方泵或同等知名品牌。

精密滤网

●滤网孔径:10~100μm;(根据进水水质选用对应精度滤网)

●材质:316L不锈钢;

●国际领先的稳定技术,独特工艺制作;

●滤网模块:独立网片,拆装维护方便。

●过滤模块:大面积滤网成型,增加过滤面积,加快过滤速度。

控制系统

RZ转鼓式精密过滤设备在过滤系统的操作中可实行转鼓变频控制,西门子PLC控制带工业以太网,按照工艺设计要求远程监视和控制设备运转。

控制柜采用不锈钢防雨型,内置触摸屏。


转鼓式精密过滤器技术优点

村镇、医院、工业、养殖、污水处理厂运维

A出水水质稳定
进水SS≤20mg/L,出水SS≤10mg/L

B耐冲击负荷强
设备在进水SS不高于50mg/L的情况下,可正常运行

C连续运行
过滤可连续运行,反洗、过滤互不影响

D使用寿命长
滤网由不锈钢316L通过特殊成型制成,正常使用,寿命不低于2年

E滤网更换方便
独立网片,可独立拆除,而不影响其他滤网

F占地面积小
单台30000m³/d的整机占地面积不到15㎡,设备的占地面积远小于其他过滤工艺设备

G反冲洗消耗水量小
杂质不易存积于滤网之上,反洗高压水轻松清除杂质。所用水取自过滤后水,减轻反洗废水后期处理的负担

H运行能耗低
一体化的整体设计,设计紧凑,大幅节省运行费用;主驱动电机转速小,使得耗电量大幅降低;反冲洗水量小,使得耗电量大幅减少; 24小时全自动无人运行,大幅降低人工成本。




舍得环保 应用方法
Application method

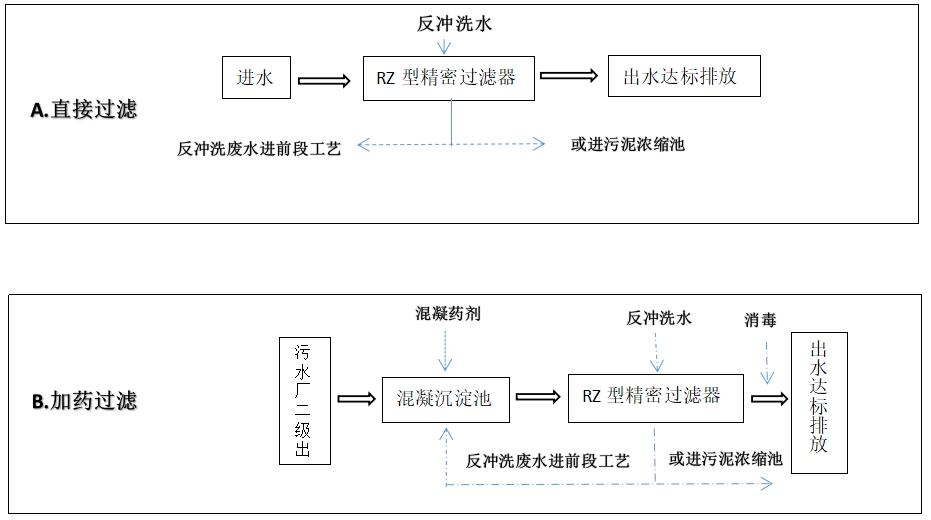

应用方法

应用于市政污水深度处理及一级A提标设备、工业废水等领域

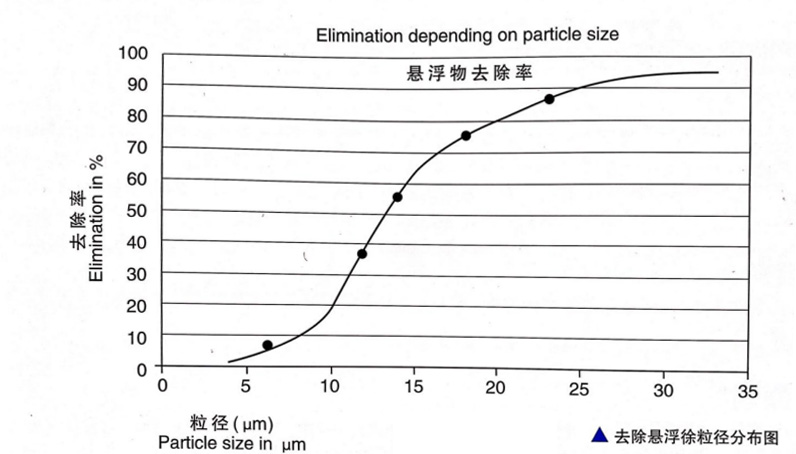

去除悬浮徐粒径分布图

舍得环保 产品相关参数
Product parameter

型号 处理能力
m³/h
刮沫机功率
Kw
空压机
型号
清水泵
型号
溶气罐规格
mm
外形尺寸
m
PQF-05 4-5 0.37 V-0.1/8 11//2G25-1 400x1000
2.5*1x1.25
PQF-10 8-10 0.37 V-0.14/7 11//2GC-5x2 500x1512
3x1.3x1.25
PQF-15 10-16 0.37 V-0.14/7 11//2GC-5x2 500x1512
4x1.3x1.25
PQF-20 15-20 0.37 V-0.14/7 11//2GC-5x2 500x1512
4.4x1.3x1.25
PQF-30 20-30 0.37 V-0.14/7 2GC-5x2 500x1512
4.8x1.6x1.8
PQF-40 30-40 0.55 V-0.14/7 2GC-6x2 600x1880
5x1.8x1.8
PQF-50 40-50 0.55 V-0.14/7 GC-6x2 600x1880
5.5x1.8x1.8
PQF-60 50-60 0.55 V-0.14/7 GC-6x2 600x1880
6x2.2x1.8
PQF-80
70-80
0.55
V-0.14/7
IS80-65-160
650x2034
7x2.2*1.8
PQF-100
90-105
0.55
V-0.36/7
IS80-50-200
∅700x1980 8.2x2.2x1.8
PQF-150
125-150
1.1
V-0.36/7
IS150-80-400
∅800x1980 11.5x2.2x1.8
PQF-200
175-200
1.1
V-0.36/7
IS150-80-400
800x2100
13.5*2.2x2.6
PQF-250
225-250
1.1
V-0.36/7
S150-80-400
800x2400
15.5*2.2*2.6
PQF-300
280-300
1.1
V-0.67/7
IS150-125-400B
1000x2900 17.5*2.2*2.6


三大优质 还原健康水质

村镇、医院、工业、养殖、污水处理厂运维

01出水水质稳定,排放达标
对低温低浊、含藻类多的水源,采用气浮法可取得很好的效果

02可承受冲击负荷大,防腐抗压
污水处理能力及受冲击能力强,能消除污泥膨胀使用方便

03型号齐全,支持定制
可根据需求及行业定制设计整套污水处理方案售后服务完善

产品细节

适用范围

沉淀池适用范围

01工业废水 实验污水净化器舍得环保


02固液分离 预制隔油池 餐饮油脂分离器舍得环保

03餐厨废水 蔬菜大枣食品污水处理舍得环保


04屠宰废水 工业洗涤餐饮污水舍得环保

08高难度废水 电镀污水舍得环保






各行各业

见证专业净水效果

量身打造污水处理整体方案

舍得环保废水处理
