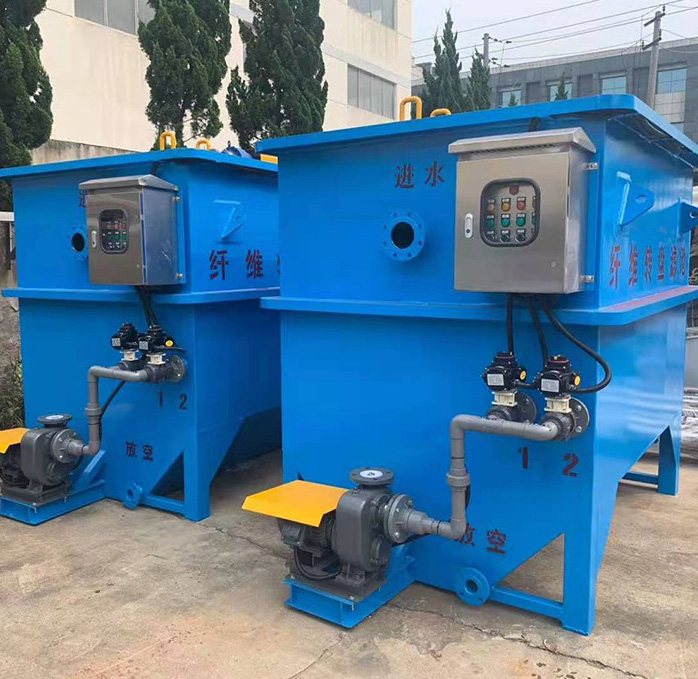

转盘过滤器

全浸没式纤维转盘过滤器由中心转筒、过滤盘片、反洗系统和配套电气控制系统等组成，过滤盘片固定在中心转鼓周围，并与中心转简具有连通孔。原水(污水)经过盘片上滤布流入转筒内，过滤布为特殊纤维滤布，过滤孔径最小可达10μm。原水通过滤布过滤后，清水流进转筒，从转筒出口排出系统外。随着过滤的进行，滤布外侧的截留杂质不断增加，过滤压差随之增加，透过滤布的水量减小。当杂质堆积到一定程度，滤池液位达到设定值，反冲洗装置开始运行，将过滤布外侧堆积的杂质反洗出，反冲洗后污水杂质吸入污水管道后排出装置外。反洗时盘片旋转，直至滤布全部经过清洗，反洗停止，重新进入静止过滤过程。以此循环操作。

立即咨询

全国服务热线：13961543024

产品详情
Product details

转盘过滤器是目前世界上最先进的过滤器之一，转盘过滤器主要用于冷却循环水处理、废水的深度处理后回用。作为冷却水、循环水过滤后回用：进水水质SS 20mg/L以下，出水水质SS<10mg/L,用于污水的深度处理。设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：

1、去除总固体悬浮物;

2、结合投加药剂可去除磷;

3、可去除重金属等。转盘过滤器用于过滤活性污泥终沉池出水，设计水质:进水SS：20mg/L (冲击负荷可承受50-100mg/L)，出水SS<10smg/L,浊度<3NTU。实际运行出水更优质，一般出水浊度在1左右。

转盘过滤器根据进水形式分内进水和外进水，外进水为全浸没式纤维转盘过滤器，内进水为半浸没式不锈钢滤网转盘过滤器。

纤维转盘过滤器

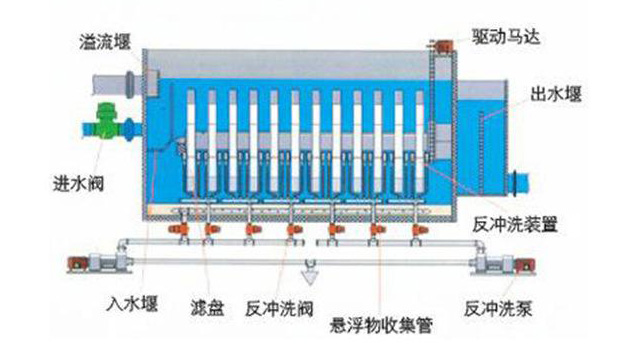

切面图

型号说明
Type description

◎型号说明

设备特点
Equipment characteristics

(1)将表面有绒毛的纤维滤布应用于微孔过滤技术中，空虚均匀，过滤精度高，高效阻截悬浮物，出水水质好并且稳定;

(2)设计新颖，耐冲击负荷;

(3)框架全不锈钢结构，使用寿命长;

(4) 盘片单组最多可达20片，组合更灵活，通过更换盘片大小和增加盘片数量，可以达到更高的过滤要求和处理量;

(5)全浸没式设计，大提高了过滤面积，有效压缩了盘片的使用数量

运行自动化，因而运行和维护简单、方便，连续性运转，闲置率低;

(7)水头损失比砂滤池小很多;

(8)占地面积比其他滤池小很多;

(9)滤布转盘过滤器比粒料滤池易于安装;

(10)设计周期和施工周期短;

(11)对地基地耐力要求低，设备地基的投资少。特别适用于对已建污水处理厂的升级改造，使水质从一级B到一级A。

设备的组成

成套的纤维转盘过滤系统主要由中央转筒、纤维过滤转盘组成、反抽吸系统、排泥系统、控制系统、驱动等组成。

1反抽吸系统
反抽吸装置主要由反抽吸泵、反抽吸管道、吸盘等组成。吸盘通过支架固定在滤盘的两侧。当滤池水位达到设定水位时，反抽吸泵产生的负压将滤后水从盘内吸出，同时将沉积在滤盘上的固体物质一并吸出，达到冲洗滤盘的目的。抽吸得到的渣水经由反抽吸管路和反抽吸泵最后排出。

2排泥系统
排泥系统主要由集泥管、排泥管、排泥阀、排泥泵等组成。排泥泵定期将滤池底部的污泥排出。

3自动控制系统
IP55等级的系统控制中心控制过滤器的工作。配备触摸显示屏(选配)，实时了解水位变化以及滤盘运行情况，可进行自动控制或手动控制，可根据需要采用液位控制或时间控制的运行模式，参数设置的操作也十分简便。可进行远程监控，设置了故障报警，使运行过程更加安全可靠。

设备的性能(参数仅供参考)
Product parameter

转盘过滤器	单位	参数
滤盘直径	mm	1200	1500	2000	2500	3000
过滤精度	um	10-100	10-100	10-100	10-100	10-100
最大水损	mm	300	300	300	300	300-500
滤盘转速(可调)	rpm	1.0-3.0	1.0-3.0	1.0-3.0	1.0-3.0	1.0-2.5
单盘过滤面积	㎡	2.4	3.5	5.4	8.5	12.2
进水水质	mg/L	ss≤20	ss≤20	ss≤20	ss≤20	ss≤20
出水水质	mg/L	ss≤10	ss≤10	ss≤10	ss≤10	ss≤10
最大紧急水头	mm	500	500	500	500-800	500-1000
最大浸没深度	过滤面积	100%	100%	100%	100%	100%
其他	以去除悬浮物为主，结合投加药剂去除部分磷、浊度、COD、BOD等指标，城建污水厂达标排放由一级B提升至一级A

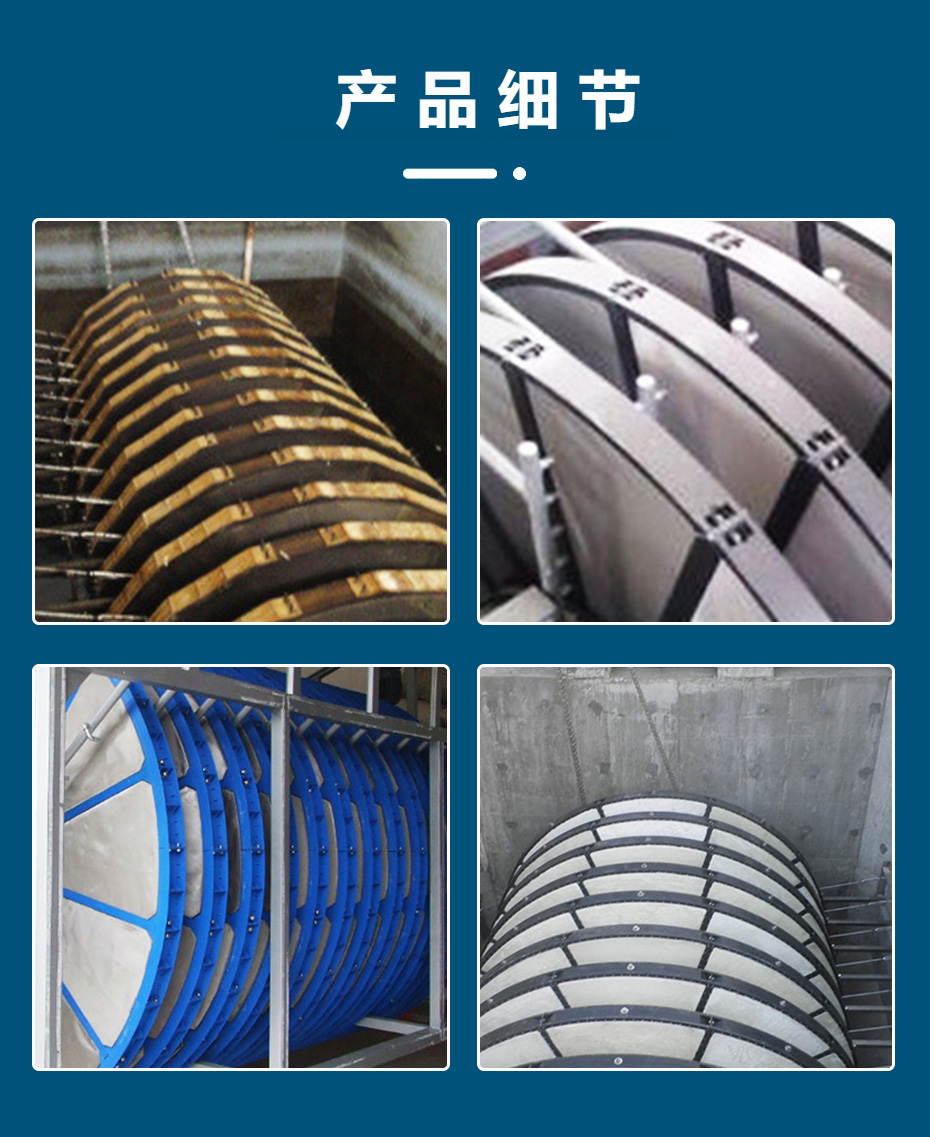

转盘过滤器产品细节
